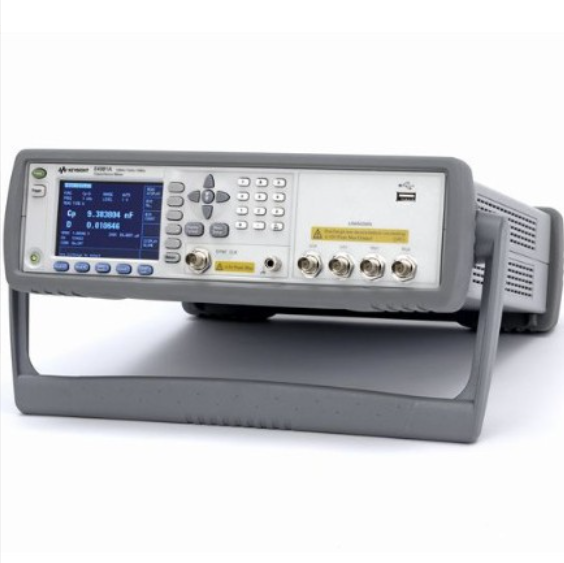

是德E4980A精密型LCR表
2025-02-19
是德E4980A是一款精密型LCR表，由是德科技（Keysight Technologies）生產，專為各種元器件的測量而設計。以下是對該產品的詳細介紹：
一、主要特性
頻率范圍：E4980A的頻率范圍從20Hz到2MHz（另有說法為20MHz），能夠在這個寬頻率范圍內提供4位分辨率的測量。若需要更寬的頻率范圍，可以選擇E4980AL，其頻率范圍包括300k/500k/1MHz。
基本準確度：無論是在低阻抗還是高阻抗下進行測量，E4980A都能實現卓越的測量可重復性和0.05%的基本測量準確度，且在每個范圍內都具有七位數的分辨率（損耗因數分辨率為1ppm）。
直流偏置：E4980A配備了直流配置增強（選件001）和Rdc測量（選件200），以滿足更復雜的測量需求。通過選件001，可以增強直流配置，使用內部電壓源進行高達±40Vrms的直流偏置測量（如果不帶選件001，則只能進行最高±2Vrms的直流偏置測量）。
測試信號：E4980A的測試信號電平可覆蓋0.1mVrms20Vrms（另有說法為2Vrms）和50μA200mArms（另有說法為20mArms）的范圍。
高速測量：E4980A具備高速測量能力，測量速度可達5.6ms。
列表掃描：E4980A支持201點列表掃描功能，允許輸入待自動測量的多達201個頻率、測試信號電平或偏置電平點。
連通性：E4980A具備通用個人電腦連通性，包括LAN、USB和GPIB接口，可以顯著提高設計和測試效率。
二、其他功能
內置比較器：E4980A內置比較器，可輸出比較/判定結果，用于將元件分類為最多10個倉室。
自動化測量：通過使用處理器接口和掃描儀接口選件，E4980A很容易與元器件處理器、掃描儀和系統控制器結合使用，以實現元器件測試、分類和質量控制數據處理的全自動化。
材料測量：在材料測量方面，E4980A與N1500A-005/006材料測量套件結合使用，能夠輕松完成從設置夾具到生成報告的整個測量過程。
三、應用場景
E4980A精密型LCR表在測量準確度、速度和通用性方面實現了理想結合，適用于各種元器件的測量。無論是在低阻抗量程還是在高阻抗量程內，E4980A都能提供超快的測量速度和出色的測量性能，是常規元件和材料研發及制造應用所必需的卓越測試工具。
四、總結
是德E4980A精密型LCR表以其高精度、高速度、多功能和易用性等特點，在電子測試與測量領域占據了重要地位。它不僅能夠滿足各種元器件的測量需求，還能夠提高設計和測試效率，為工程師們提供了強有力的支持。
